Гібридна електростанція для дому 10 кВт комплект інвертор, акумулятори, модуль живлення

Комплект 10 кВт гібридна станція для дому

Комплект резервного живлення – це ефективне рішення за постійних відключень будинку від зовнішньої електромережі. Наприклад, станція на 4 або 5 кВт - оптимальне джерело резервного харчування для будинків із середніми показниками електроспоживання.

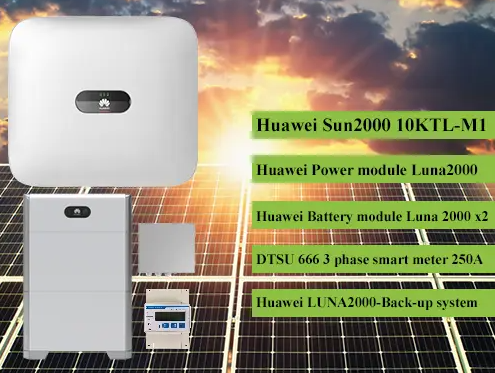

Комплектація:

• Інвертор Huawei Sun2000 10KTL-M1 High Curent
• АКБ Huawei Battery module Luna 2000 -5-E0 lion, 2шт
• Модуль живлення Huawei Power module Luna2000 - 5kW-C0
• Інше DTSU666-H 3 phase Smart meter & Huawei LUNA2000-Back-up system 3-phase

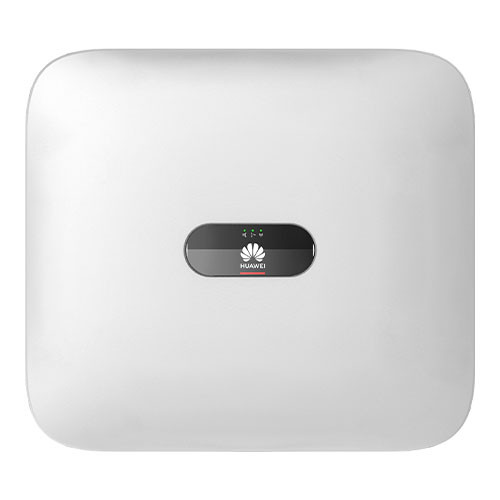

SUN2000-10KTL-M1 номінальна потужність пристрою складає 10 000 Вт. При цьому, максимальна загальна потужність встановлених фотомодулів може становити 15 000 Вт, але при чому вираховується потужність панелей з використанням оптимізаторів. Діапазон напруги – від 200 (запуск інвертора) до 1100 В. Кількість MPPT трекерів – дві штуки. Основна функція трекерів – підключення фотомодулів, які розміщуються на різних площинах. MPPT діапазон – від 140 до 980 В. Номінальна напруга інвертора на DC контурі становить 600 В. Максимальна сила струму на MPPT трекер становить 11 А при значенні струму короткого замикання в 15 А. На виході номінальний показник напруги становить 10 000 Вт. Номінальні значення напруги на AC контурі- 220 В/380 В, 230 В/400 В.

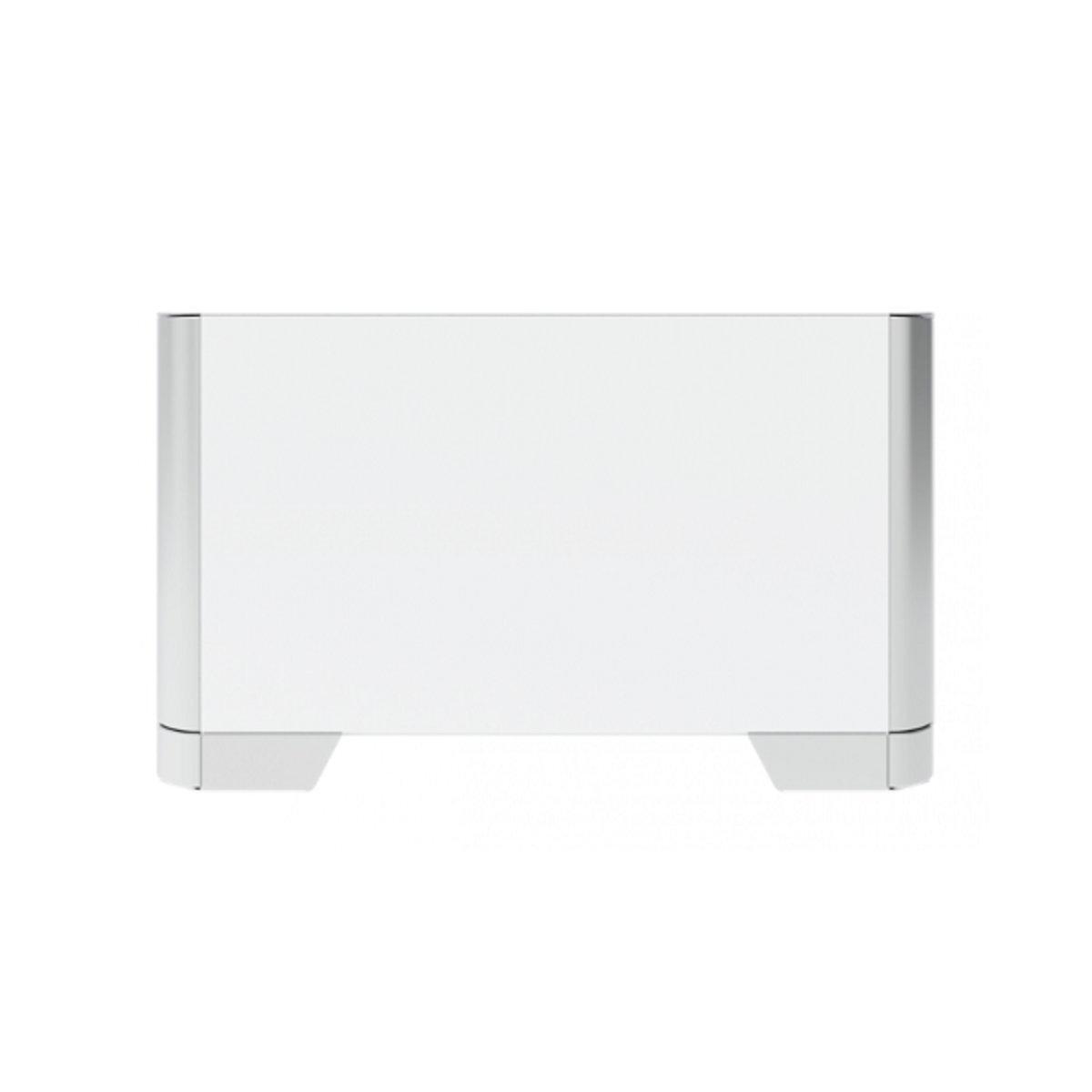

Інтелектуальний акумулятор для домогосподарств Huawei LUNA2000 має вишуканий зовнішній вигляд і використовує літій-залізо-фосфатні елементи, які мають велику ступінь безпеки. Кожен акумулятор має вбудований оптимізатор енергії та підтримує незалежне керування зарядом і розрядом. Новий акумулятор LUNA2000, а також нове покоління інверторів і оптимізаторів Huawei автоматично виявляються додатком Huawei Solar App, що забезпечує простий і швидкий запуск. Акумуляторні модулі, які складаються разом, легко і швидко встановити. Акумулятор LUNA2000 також дозволяє підключати паралельно до 30 кВт*год завдяки модульної конструкції 5 кВт*год в різних моделях на 5, 10 і 15 кВт*год. Висока щільність енергії і ефективність при 100% глибині розряду робить акумулятори одні з кращих на ринку.

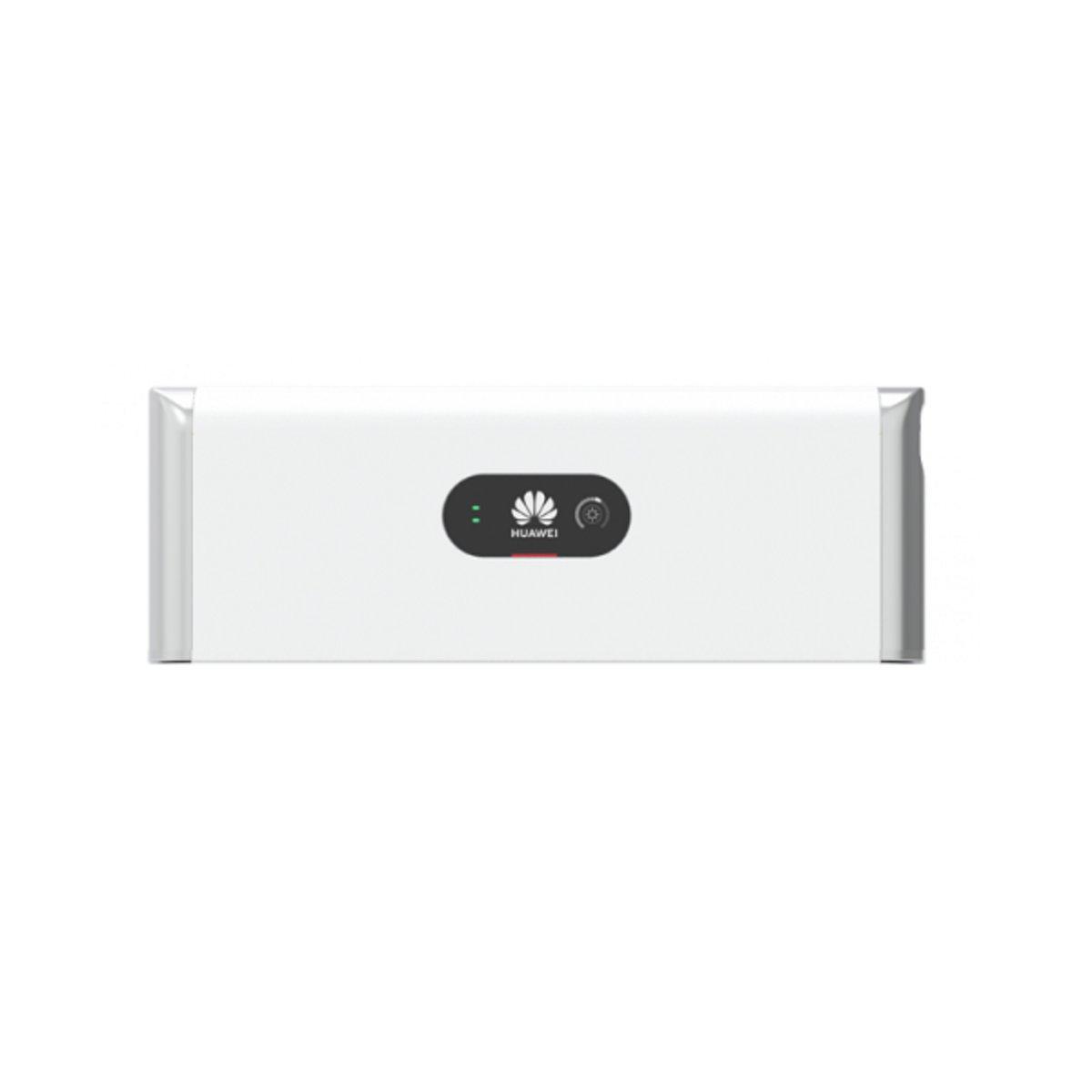

BMS LUNA2000-5KW-C0 - це модуль керування для нової літієвої батареї Huawei LUNA2000 для автономних установок. BMS (система управління батареями) – один із незамінних електронних компонентів літієвих батарей для власного споживання. Цей модуль відповідає за контроль заряду та розряду акумулятора Huawei LUNA2000. І робить експлуатацію системи найбезпечнішою для приватного домоволодіння.

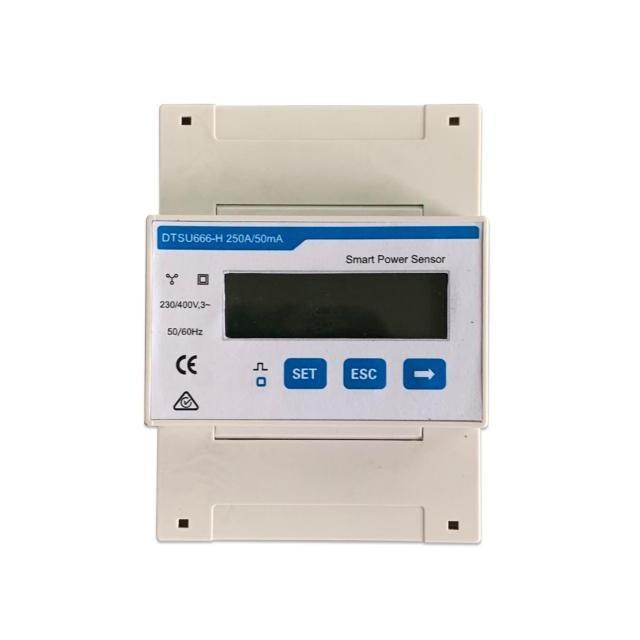

Будь який смарт-метер є важливим компонентом мережевої сонячної електростанції, адже виконує у ньому роль лічильника. Але особливо актуальним даний пристрій є для СЕС, пряме призначення якої є власне споживання. Широкою популярністю на ринку користується розумний лічильник DTSU666-H 250A/50mA від компанії Huawei. Пояснюється це високою якістю продукту і його функціональним діапазоном.

Даний датчик використовує широкомасштабну інтегральну схему з цифровою технологією вибірки яка була розроблена для моніторингу виробленої потужності, спожитої реактивної та активної потужностей, відслідковування в режимі реального часу таких параметрів як трифазна напруга, трифазний струм, позитивна та зворотна енергія і т.д.

Пристрій працює в трьохфазній мережі. Діапазон вхідної напруги (фазова) – від 176 В до 288 В. Мережевий діапазон напруги – від 304 В до 499 В. Значення вхідного струму – до 250 А.  Точність вимірювань: напруги – ±0.5 %, струму – ±1 %, ±0.01 Гц.

Huawei Back Up Box використовується в системі сонячної електростанції для житлових будинків для контролю роботи інвертора в мережі або поза мережею. Коли мережа виходить з ладу, інвертор перемикається в автономний стан і забезпечує живлення позамережевих навантажень у резервному режимі. Коли мережа відновлюється, інвертор повертається до прив’язаного до мережі стану. Huawei Back Up Box працює або з LG Chem HV, або з новими акумуляторними модулями Huawei LUNA 2000. Коробка має резервну потужність 5 кВт, чого більш ніж достатньо для основних навантажень.
