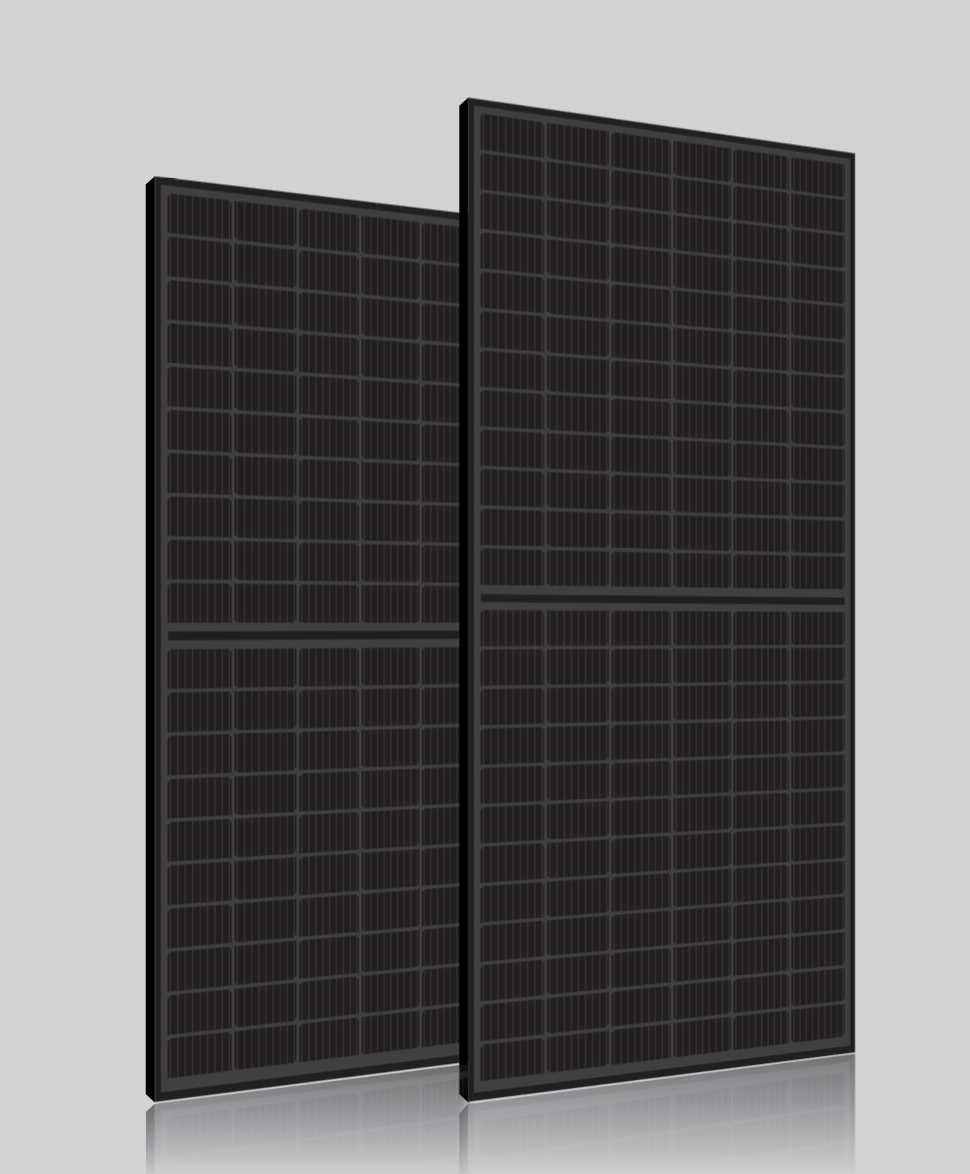

ФОТОЕЛЕКТРИЧНИЙ МОДУЛЬ QS405-120HMB12 QSOLAR (MONO BLACK 405W)

  • Немає в наявності
  • Код: Q

5 820 ₴

+380 (96) 322-91-76
  • +380 (96) 322-91-76
повернення товару протягом 14 днів за домовленістю
ФОТОЕЛЕКТРИЧНИЙ МОДУЛЬ QS405-120HMB12 QSOLAR (MONO BLACK 405W)
ФОТОЕЛЕКТРИЧНИЙ МОДУЛЬ QS405-120HMB12 QSOLAR (MONO BLACK 405W)Немає в наявності
5 820 ₴
+380 (96) 322-91-76
  • +380 (96) 322-91-76
Опис
Характеристики
Інформація для замовлення

ФОТОЕЛЕКТРИЧНИЙ МОДУЛЬ QS405-120HMB12 QSOLAR (MONO BLACK 405W)

QSolar QS405-120HMB12 (повністю чорний) – це високоефективний фотоелектричний модуль, який використовує монокристалічні кремнієві сонячні елементи для перетворення сонячного світла в електричну енергію. Цей модуль є частиною серії QSolar, який має повністю чорний зовнішній вигляд і бездоганно поєднується з дахом майже будь-якої будівлі, надаючи їй елегантний та сучасний вигляд.

Модуль QS405-120HMB12 з максимальною вихідною потужністю 405 Вт підходить для житлових, комерційних і комунальних об’єктів. Чорна рамка і задня панель модуля забезпечують однорідний, монохромний, повністю чорний зовнішній вигляд, який є естетично приємним і дуже привабливим.

Модуль оснащений передньою кришкою із загартованого скла з високою прозорістю, що забезпечує відмінну стійкість до ударів і атмосферних впливів. Крім того, скло вкрите антибліковим шаром для покращення світлопропускання та підвищення ефективності.

Модуль QS405-120HMB12 також має міцну чорну анодовану алюмінієву раму, яка забезпечує виняткову довговічність та стійкість до корозії. Рама має попередньо просвердлені отвори для легкого встановлення і також сумісна з різними системами кріплення.

Цей модуль виготовлений з використанням високоякісних матеріалів та новітніх виробничих технологій, що дає змогу виробникам забезпечувати власних клієнтів надійними та стабільними приладами. Пристрій має максимальну системну напругу 1000 вольт постійного струму і може працювати в широкому діапазоні температур, що робить його придатним для використання в різних середовищах.

Як і інші модулі QSolar, модуль QS405-120HMB12 був сертифікований різними міжнародними організаціями, у тому числі й TUV, CE та ISO, на відповідність різноманітним стандартам якості та безпеки. Він також відповідає різним галузевим стандартам, таким як IEC 61215, IEC 61730, IEC 61701, IEC 62716, ISO9001 та UL 1703.

Варто зазначити, що на товар поширюється 12-річна гарантія на матеріали та обробку (1-й рік ≤ 2,0%, 2-й≈25-й роки ≤ 0,55% / рік), та 25-річна гарантія на додаткову лінійну потужність.

Загалом, можна підсумувати та сказати, що модуль QSolar QS405-120HMB12 – це високоефективна сонячна панель, яка не тільки забезпечує виняткову енергоефективність, але й додає сучасності та елегантності будь-якій будівлі. Повністю чорний колір, міцна конструкція та сертифікація міжнародних компаній роблять його чудовим вибором для тих, хто шукає високоякісне та привабливе обладнання для збору сонячної енергії.

ОСОБЛИВОСТІ:

  • Позитивний допуск вихідної потужності. Гарантований позитивний допуск 0≈+5 Вт забезпечує надійність вихідної потужності.
  • Нижча робоча температура. Нижча робоча температура і температурний коефіцієнт збільшують вихідну потужність.
  • Стійкість до екстремальних умов навколишнього середовища. Висока стійкість до сольового туману та аміаку.
  • Підвищене механічне навантаження. Сертифіковано на витримування: вітрового навантаження (2400 Паскаль) та снігового навантаження (5400 Паскаль).
  • Зменшення витрат внутрішнього неузгодження. Зменшує втрати неузгодженості та покращує продуктивність.
  • Зменшення втрат від тіні. Ефективно зменшує вплив тіні на поверхню модуля.
  • Стійкість до PID-перешкод. Відмінна гарантія захисту від широтно-імпульсних перешкод завдяки оптимізованому процесу серійного виробництва та контролю матеріалів.

Кліматичні умови, при яких модулі можуть працювати.

Модулі серії Qsolar Crystalline можуть бути встановлені в зазначених нижче умовах протягом більш ніж 25 років. На додаток до необхідної сертифікації IEC на відповідність європейським стандартам, продукція Qsolar також була протестована на стійкість до парів аміаку, які можуть бути присутніми навколо корівників, а також на придатність для установки у вологих (прибережних) районах і районах сильних піщаних бур. Навколишнє середовище:

  • Температура навколишнього середовища: від -40°C до +40°C.
  • Робоча температура: від -40°C до +85°C.
  • Температура зберігання: від -20°C до +50°C.




Способи встановлення.

Фотоелектричні модулі можуть бути встановлені на підконструкцію за допомогою спеціально розроблених затискачів для модулів. Незалежно від способу встановлення, при остаточному монтажі модулів необхідно переконатися, що:

  1. Прозір не менше 115 мм між рамою модуля і поверхнею стіни або даху.
  2. Мінімальна відстань між двома модулями становить 10 мм.
  3. Спосіб встановлення не перекриває дренажні отвори модулів.
  4. Панелі не піддаються вітровим або сніговим впливам, що перевищують максимально допустимі навантаження, а також не піддаються надмірному тепловому навантаженню.
  5. Спосіб кріплення не повинен призводити до прямого контакту різнорідних металів, тому що це може спричинити гальванічну корозію.

Підключення модуля.

За нормальних обставин фотоелектричні модулі можуть працювати в умовах, які створюють більший струм і/або напругу, ніж зазначено в стандартних умовах випробувань. Відповідно, значення струму короткого замикання, Isc, і напруги холостого ходу, Voc, зазначені на модулях, слід помножити на коефіцієнт 1,25 при визначенні номінальних значень напруги компонентів, місткості провідників, розмірів запобіжників і розмірів елементів керування, підключених до виходу модулів.

Напруги є адитивними, якщо модулі з’єднані безпосередньо послідовно, а струми модулів є адитивними, якщо модулі з’єднані безпосередньо паралельно. Модулі з різними електричними характеристиками не можна з’єднувати безпосередньо послідовно. Щоб зменшити величину грозових перенапруг і радіоперешкод, електропроводка фотоелектричних модулів повинна бути прокладена таким чином, щоб площа струмопровідних петель була мінімальною, як показано на рис. 7 (а), рис. 7 (б) і рис. 7 (в).

Кабель.

Модулі Qsolar постачаються з розподільчими коробками, які були розроблені для легкого послідовного з’єднання кабелю та роз’єму зі ступенем захисту IP67. Кожен модуль має два одножильних дроти, один позитивний і один негативний, які попередньо підключені всередині з’єднувальної коробки. Роз’єми на протилежних кінцях цих проводів дозволяють легко послідовно з’єднати сусідні модулі, щільно вставивши позитивний роз’єм модуля в негативний роз’єм сусіднього модуля до повної фіксації роз’єму.

Роз’єм.

Перед підключенням модулів завжди переконайтеся, що контакти не мають корозії, чисті та сухі, а також переконайтеся, що кришки роз’ємів щільно затягнуті рукою перед підключенням модулів. Не намагайтеся виконувати електричне з’єднання з мокрими, забрудненими або іншими несправними роз’ємами. Уникайте впливу сонячного світла та занурення роз’ємів у воду. Не допускайте, щоб роз’єми лежали на поверхні землі або даху. Неправильні з’єднання можуть призвести до виникнення електричної дуги та ураження електричним струмом. Переконайтеся, що всі електричні з’єднання надійно закріплені.

Електрична конфігурація:

  • Модуль розрахований на роботу при потенційно смертельній напрузі постійного струму, яка може призвести до сильного ураження електричним струмом, виникнення електричної дуги та пожежі. Хоча деякі сонячні модулі, вироблені Qsolar, сертифіковані для роботи з напругою до 1500В, завжди перевіряйте етикетку модуля, щоб підтвердити фактичний номінал вашого приладу перед підключенням.
  • Завжди використовуйте роз’єднувач (вимикач постійного струму) з відповідним номіналом, щоб перервати потік струму перед від’єднанням роз’ємів.
Основні
ВиробникQSolaR
Країна виробникКитай
Тип панеліМонокристалічна
Матеріал рамкиАлюміній
Потужність405 Вт
Струм при максимальній потужності11.77 А
Напруга при максимальній потужності34.4 В
Струм короткого замикання12.34 А
Напруга холостого ходу41.4 В
Кількість елементів144 шт.
Мінімальна робоча температура-40 град.
Максимальна робоча температура85 град.
Ступінь захисту IP68
ККД, не менше21.1 %
Габаритні розміри
Вага21 кг
Довжина1754 мм
Ширина1096 мм
Товщина35 мм
Температурні коефіцієнти
Температурний коефіцієнт струму0.04 %/° С
Температурний коефіцієнт напруги-0.25 %/° С
Температурний коефіцієнт потужності-0.34 %/° С
